Każdy z nas, pasjonatów elektroniki czy majsterkowiczów, stanął kiedyś przed tym samym dylematem. Potrzebujesz precyzyjnego miernika LCR (mostka RLC), zaczynasz przeglądać oferty od prostych, chińskich gadżetów, a kończysz na profesjonalnych kombajnach laboratoryjnych za 10, 15 czy nawet 20 tysięcy złotych.

Na szczęście w budżecie warsztatowym nie zawsze trzeba popadać w przesadę. Po wnikliwej analizie wielu testów wybrałem urządzenie, które wydało mi się najbardziej optymalnym kompromisem – ZOYI ZT-DQ02 (w wersji z testerem baterii). Zapłaciłem za nie z własnej kieszeni, a w dzisiejszym wpisie sprawdzimy, jak ten tani miernik (kosztujący w promocjach od 300 do 500 zł) radzi sobie w starciu z profesjonalnym sprzętem laboratoryjnym.

Co znajdziemy w zestawie?

Mimo niskiej ceny, producent nie oszczędzał na wyposażeniu. W pudełku prócz samego urządzenia znajdziemy:

  • Wygodne etui/pokrowiec oraz instrukcję obsługi.

  • Przewód USB typu C do ładowania wbudowanego akumulatora.

  • Klasyczne, dość ostre końcówki pomiarowe do multimetru (standardowe, niezbyt miękkie przewody).

  • Czteroprzewodowe sondy Kelvina do pracy z akumulatorami.

  • Czteroprzewodowe sondy Kelvina zakończone chwytakami (do mniejszych elementów).

Ważny plus: Sondy Kelvina mają klasyczne wtyczki, a nie jakieś autorskie, przekombinowane złącza. Dzięki temu bez problemu wykorzystasz je w innych multimetrach, które obsługują pomiary czteroprzewodowe.

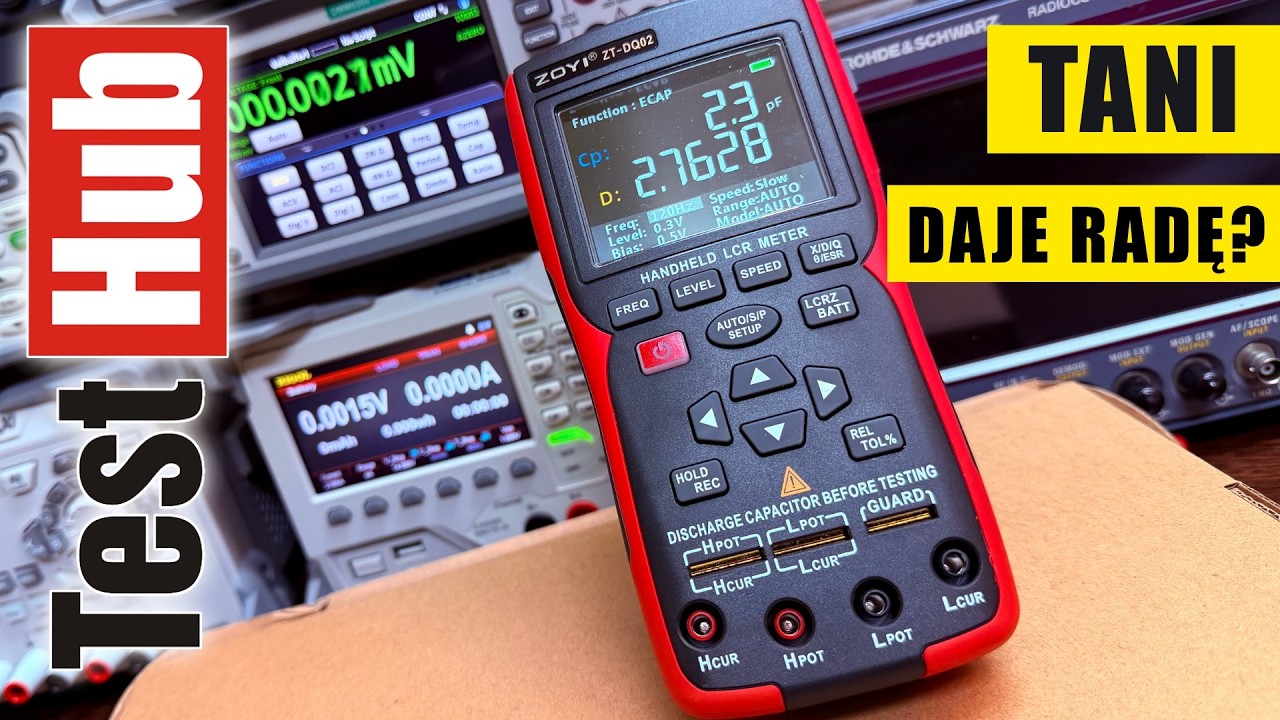

Sam miernik wyposażony jest w bardzo czytelny wyświetlacz, rozkładaną nóżkę oraz wyjmowaną wkładkę izolacyjną. Po jej wyjęciu odsłaniamy bezpośrednie styki w obudowie, w które możemy po prostu wpiąć badany element (rezystor, kondensator czy cewkę) bezpośrednio na biurku, bez plątaniny kabli.

Testy laboratoryjne: Jak dokładny jest ZOYI ZT-DQ02?

Aby nie opierać się tylko na „gdybaniu”, przygotowałem serię pomiarów referencyjnych dla indukcyjności, pojemności oraz rezystancji. Wyniki porównałem z moim arkuszem kalkulacyjnym, w którym przechowuję dane elementów zmierzonych wcześniej w profesjonalnym laboratorium na sprzęcie wartym dziesiątki tysięcy złotych.

Jak ZOYI wypada w starciu z gigantami? Dokładność jest zaskakująco dobra!

  • Rezystancja (R): Odstępstwo od wartości referencyjnych (zmierzonych w laboratorium na rezystorach o tolerancji 0.5% – 1%) wynosi zaledwie… na poziomie drugiej części po przecinku! Wynik rewelacyjny.

  • Pojemność (C): Tolerancja pomiarowa trzyma bardzo przyzwoity, wysoki poziom.

  • Indukcyjność (L): Przy wyższych indukcyjnościach miernik działa nader dobrze. Jedyny słabszy punkt to bardzo niska wartość 1 µH – tutaj odchyłka od wartości rzeczywistej wyniosła aż 36%. Przyrząd potrzebuje też chwili na ustabilizowanie wyniku w zależności od wybranej prędkości pomiaru (Slow / Fast).

Miernik pozwala na jednoczesny podgląd dwóch parametrów (np. pojemności głównej oraz ESR czy innych współczynników stratności), co w tej cenie jest ogromną zaletą.

Wielkie wietrzenie magazynu, czyli dlaczego MUSISZ mieć taki miernik

Aby pokazać Wam przydatność tego mostka w codziennej praktyce, wyciągnąłem z szuflady „leżaki magazynowe” – nowe, nigdy nielutowane kondensatory elektrolityczne, które przeleżały u mnie około 20 lat. Wizualnie wyglądają idealnie, ale co pokazał ZOYI ZT-DQ02?

  1. Kondensatory 22 µF: Zachowały około 19 µF, ale ich rezystancja wewnętrzna (ESR) pozostawiała już sporo do życzenia.

  2. Kondensatory 220 µF: Realnie pokazywały około 190–193 µF. Jeszcze do zaakceptowania w prostych układach.

  3. Królowie śmietnika – paczka 100 µF: I tu przeżyłem największy szok. Kolejne wyciągane z torebki sztuki zamiast 100 µF miały… 13 µF, 7 µF, 8 µF czy 6 µF! Z rezystancją wewnętrzną rzędu 190 omów.

  4. Duża pojemność 1500 µF: Zostało z niego zaledwie 91 µF.

Wniosek? Budując lub naprawiając jakikolwiek układ elektroniczny, wkładając taki „nowy-stary” kondensator prosto z szuflady, ryzykujesz, że urządzenie w ogóle nie wystartuje. Bez mostka RLC będziesz godzinami szukać przyczyny awarii, będąc pewnym, że wlutowałeś sprawny element. Dzięki ZOYI cała ta partia kondensatorów natychmiast trafiła do elektrośmieci.

⚠️ Ważna wskazówka warsztatowa: Pamiętaj, aby przed włożeniem jakiegokolwiek kondensatora elektrolitycznego do miernika zawsze najpierw zewrzeć jego nóżki w celu rozładowania. Choć ja mierzyłem elementy prosto z pudełka, w przypadku wylutu z obwodu zignorowanie tego kroku może trwale uszkodzić Twój miernik!

Podsumowanie – czy warto kupić ZOYI ZT-DQ02?

ZOYI ZT-DQ02 to urządzenie, które bardzo pozytywnie mnie zaskoczyło. Za ułamek ceny profesjonalnych mostków otrzymujemy sprzęt:

  • z porządnym zestawem akcesoriów (w tym dwoma rodzajami sond Kelvina),

  • o świetnej dokładności pomiaru rezystancji i pojemności,

  • bardzo dobrze wykonany i estetyczny.

Dla domowego warsztatu, serwisu czy hobbysty, który chce zweryfikować stan swoich podzespołów, jest to zakup w 100% opłacalny.

Jeżeli chcecie zobaczyć pełny proces testowy, moje zestawienie tabelaryczne oraz to, jak miernik zachowuje się „na żywo”, zapraszam do obejrzenia mojego pełnego testu wideo na YouTube: ZOYI ZT-DQ02 tani miernik LCR mostek RLC test.
